1.全流線外形,剛?cè)峒骖?br>2.更大工作壓力 70 MPa
3.從233 - 75221 Nm共9個型號,螺栓覆蓋面較廣的產品

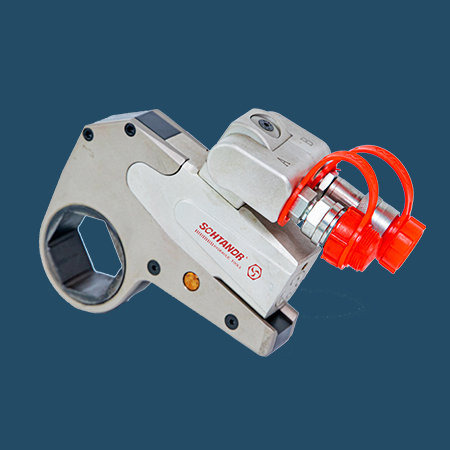

4.該中空型液壓扳手,更大扭矩可延至300000 Nm
5.扭矩恒定輸出,重復精度±3%
6.重量更輕
7.可以更換的多種工作頭選擇
8.可根據工況定制扳手，且生產周期短
| 型 號 | WHCD01 | WHCD03 | WHCD04 | WHCD06 | WHCD08 | WHCD15 | WHCD25 | WHCD35 | WHCD50 | WHCD95 |
| 扭矩 Nm | 234 | 347 | 542 | 768 | 1214 | 1991 | 3366 | 5387 | 7527 | 13948 |
| 2336 | 3448 | 5399 | 7697 | 12118 | 19920 | 33635 | 53868 | 75236 | 139475 | |
| 螺母范圍 S （mm） | 36-60 | 41-60 | 46-80 | 55-85 | 70-105 | 80-115 | 90-130 | 12 0-1 45 | 13 0-1 80 | 15 5-1 90 |
| 重量 Kg | 2 . 1 | 3 . 7 | 4 . 5 | 7 . 5 | 8 . 9 | 17 . 3 | 25 . 2 | 35 . 5 | 47 . 8 | 204 |

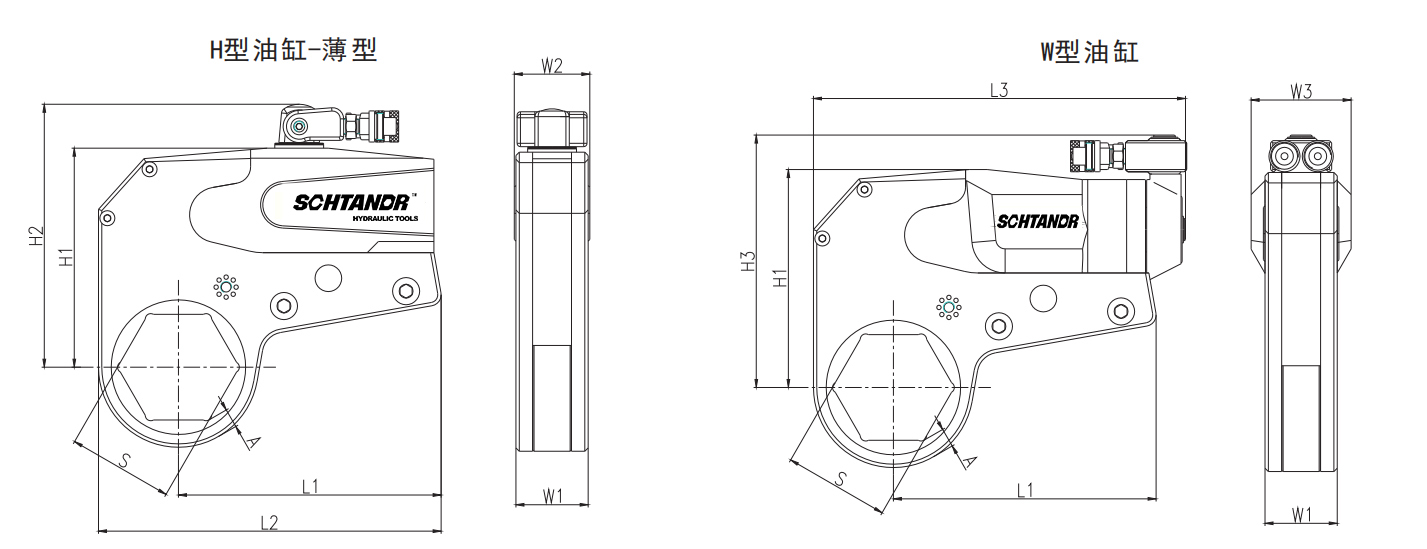

| L 1 ( mm) | 120 . 5 | 144 | 156 | 179 | 207 | 237 | 273 | 338 | 382 | 492 |
| L 2 ( mm) | 156 | 185 | 202 | 232 | 270 | 309 | 361 | 447 | 517 | 665 |
| L 3 ( mm) | 191 | 223 | 232 | 256 | 291 | 335 | 383 | 456 | 539 | 670 |
| H 1 ( mm) | 100 | 113 | 119 | 145 | 168 | 197 | 230 | 280 | 320 | 400 |
| H 2 ( mm) | 144 . 5 | 156 | 161 | 187 | 210 | 237 | 272 | 345 | 383 | 458 |
| H 3 ( mm) | 142 | 148 | 152 | 179 | 200 | 227 | 255 | 294 | 400 | 425 |
| W 1 ( mm) | 34 | 36 | 42 | 45 | 53 | 64 | 70 | 84 | 94 | 160 |
| W 2 ( mm) | 36 | 38 | 46 | 49 | 57 | 68 | 78 | 92 | 102 | 168 |
| W 3 ( mm) | 50 | 55 | 60 | 65 | 75 | 90 | 100 | 118 | 140 | 180 |
| A ( mm) | 8 . 3 | 9 . 5 | 11 . 7 | 12 . 8 | 14 . 2 | 18 . 2 | 21 . 3 | 24 . 8 | 30 . 5 | 61 . 7 |
