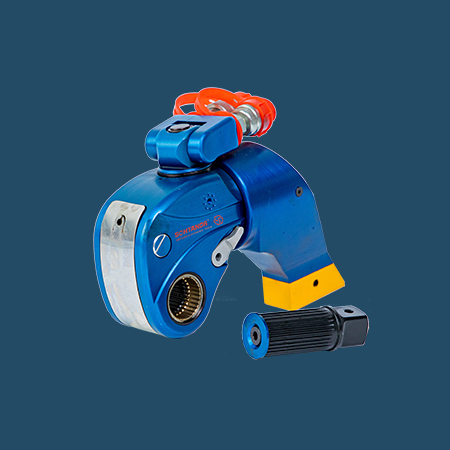

驅動軸式液壓扭力扭矩扳手特點功能:
1.MXTA系列驅動軸式液壓扭矩扳手,采用航天高科技鋁鈦合金資料,輔以高強度合金鋼,韌性好、分量輕,
2.設計制造工藝精準,是較輕、耐用的液壓扳手。
3.當螺栓空間狹小時,MXTA系列液壓扭矩扳手可以供應較簡略的處理方案。
4.其一體成型機身鋁鈦合金材料和360°x180°油管扭轉接頭、360°60點微調反效果力臂,可以順應各類復雜的使用場所,
5.共同的防回轉機構、永不卡死的棘爪,包管其設定的扭矩精度在±3%局限內,高達70Mpa的任務壓力,確保螺栓、螺母可以依照設定的扭矩,緊固工件。
6.MXTA系列液壓扭矩扳手供應的扭矩局限為:191Nm-100000Nm,有特殊要求的可以特殊設計定制。
型 號 | MXTA01 | MXTA02 | MXTA03 | MXTA05 | MXTA08 | MXTA10 | MXTA15 | MXTA20 | MXTA25 | MXTA35 | MXTA45 | MXTA50 | MXTA95 |
扭 矩 ( Nm) | 188 | 308 | 437 | 782 | 1074 | 1557 | 2051 | 2627 | 3498 | 4966 | 6128 | 7035 | 14089 |
1882 | 3087 | 4374 | 7818 | 10725 | 15558 | 20512 | 26270 | 34978 | 496587 | 61186 | 70355 | 140890 | |
重 量 ( kg) | 2 . 7 | 3 . 6 | 4 . 8 | 8 . 8 | 12 | 14 . 5 | 19 | 25 | 37 . 5 | 44 | 63 | 89 | 155 |

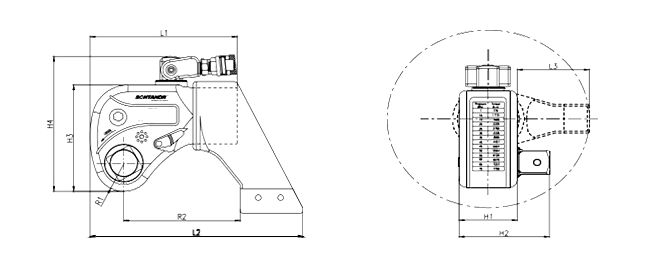

L 1 ( mm ) | 138 | 149 | 168 | 207 | 226 | 250 | 281 | 304 | 331 | 390 | 397 | 418 | 520 |
L 2 ( mm ) | 194 | 213 | 244 | 296 | 326 | 366 | 402 | 442 | 483 | 558 | 570 | 596 | 758 |
L 3 ( mm ) | 63 | 70 | 79 | 99 | 110 | 120 | 132 | 146 | 158 | 177 | 188 | 195 | 246 |
H 1 ( mm ) | 50 | 60 | 70 | 80 | 90 | 100 | 112 | 120 | 138 | 150 | 163 | 166 | 210 |
H 2 ( mm ) | 73 | 87 | 99 | 124 | 133 | 143 | 165 | 183 | 202 | 219 | 226 | 236 | 307 |
H 3 ( mm) | 96 | 111 | 125 | 152 | 170 | 186 | 208 | 226 | 250 | 282 | 295 | 300 | 415 |
H 4 ( mm) | 140 | 157 | 165 | 193 | 211 | 227 | 249 | 267 | 291 | 323 | 360 | 366 | 473 |
R 1 ( mm) | 26 | 29 | 34 | 40 | 46 | 50 | 56 | 60 | 66 | 77 | 79 | 82 | 115 |
R 2 ( mm) | 107 | 112 | 132 | 162 | 178 | 199 | 218 | 240 | 260 | 298 | 303 | 325 | 400 |
