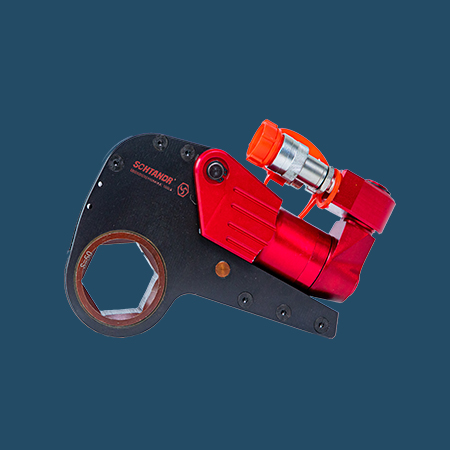

中空液壓扭矩扳手特點:
1、薄型設計,采用高強度鋁鈦合金材料制造。
2、卡接式、互換插件,一只動力頭可以配合多種工作頭使用。
3、60°x360°的旋轉軟管接頭,適合緊湊場合方便定位。
4、扭矩重復精度高達±3%。
5、扳手強度設計充分,整體反作用力臂,無使用空間限制,耐用,可靠。
6、工作頭包容設計,可擴展的米制,英制六角插件和套筒。
7、有特殊要求的可特殊設計定制。
型 號 | LC02 | LC03 | LC04 | LC08 | LC14 | LC18 | LC20 | LC30 | LC40 | LC45 | LC60 |
扭矩 ( Nm ) | 237 | 346 | 547 | 1052 | 1847 | 2483 | 2910 | 4230 | 5208 | 6067 | 8584 |
2372 | 3457 | 5468 | 10543 | 18478 | 24826 | 29109 | 42315 | 52089 | 60569 | 85839 | |
螺母范圍( mm) | 36 - 55 | 36 - 60 | 46 - 80 | 46 - 105 | 70 - 115 | 80 - 120 | 90 - 130 | 90 - 145 | 120 - 145 | 130 - 155 | 135 - 180 |
動力頭重量( kg) | 0 . 8 | 0 . 8 | 1 . 9 | 4 . 2 | 6 . 8 | 8 . 1 | 10 . 5 | 12 . 7 | 15 . 2 | 16 . 3 | 23 |
工作頭重量( kg) | 1 . 5 | 1 . 7 | 3 . 6 | 7 . 6 | 12 . 2 | 19 . 3 | 22 . 3 | 32 . 3 | 47 . 5 | 58 . 7 | 75 |

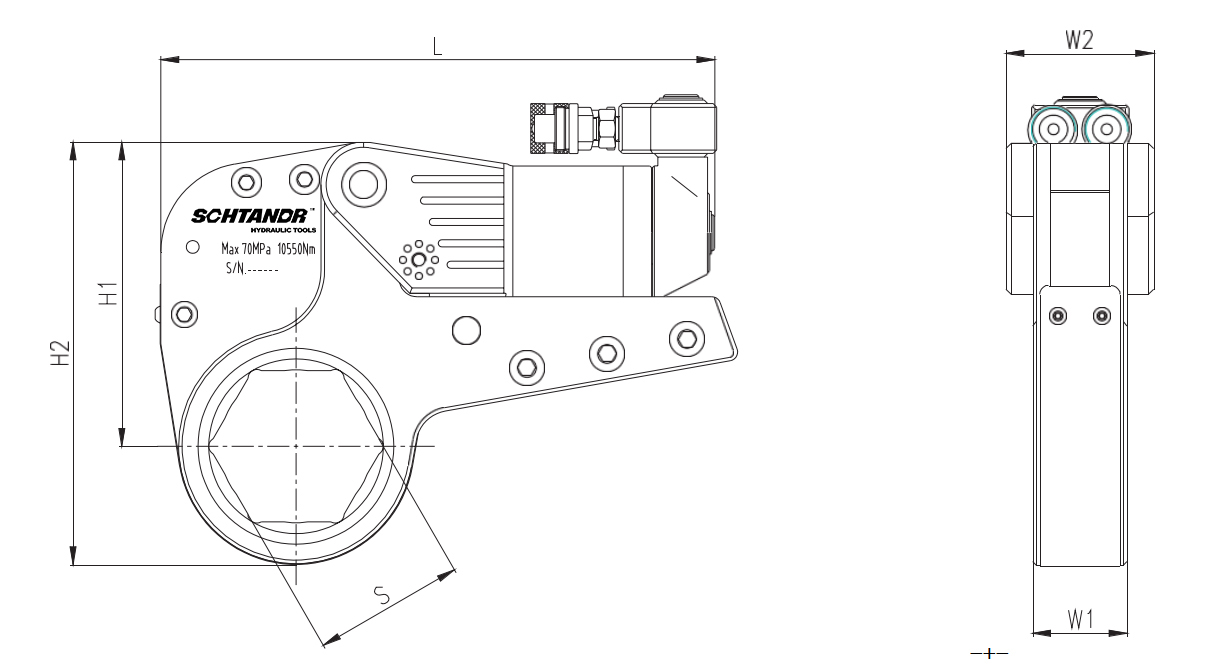

L ( mm) | 192 | 218 | 266 | 324 | 382 | 404 | 427 | 479 | 479 | 486 | 514 |
H 1 ( mm) | 105 | 118 | 139 | 171 | 205 | 229 | 240 | 268 | 285 | 311 | 336 |
H 2 ( mm) | 147 | 156 | 167 | 198 | 231 | 255 | 265 | 289 | 302 | 352 | 375 |
W 1 ( mm) | 32 | 32 | 42 | 53 | 64 | 68 | 70 | 85 | 98 | 105 | 117 |
W 2 ( mm) | 50 | 50 | 66 | 83 | 99 | 105 | 110 | 132 | 148 | 160 | 177 |
